冰铜、粗铜、阳极铜、阴极铜，到底有什么区别？
2026-05-14
来自:
沈阳市中联铜铝业有限公司
浏览次数:40
它们都带“铜”，但并不是一回事。更准确地说，它们是铜在造锍熔炼、铜锍吹炼、火法精炼和电解精炼不同阶段的不同状态。把这四个概念分清，整条铜火法冶炼流程也就顺了。很多人看完之后，容易混淆的，不是熔炼、吹炼这些工序，而是流程里反复出现的几种“铜”：更准确地说，它们对应的是铜在不同工序中的不同状态。把这四个概念分清，整条铜火法冶炼流程也就顺了。先不急着一个个拆概念，先看整条铜火法冶炼主线。把主流程顺下来，再去理解冰铜、粗铜、阳极铜和阴极铜，就会容易很多。

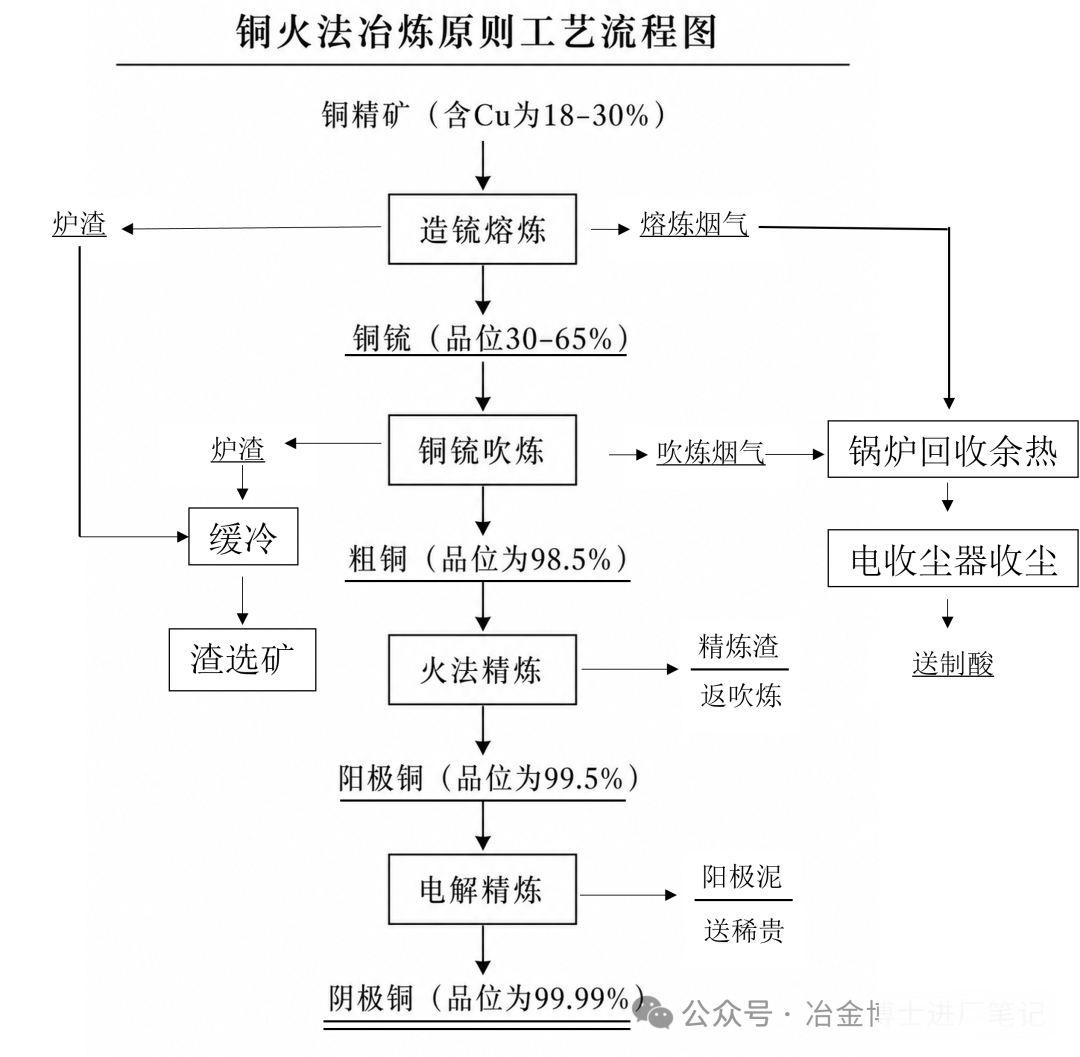

造锍熔炼 → 铜锍吹炼 → 火法精炼 → 电解精炼也就是说，铜并不是一下子就从精矿变成最终产品的，而是随着工序推进，一步步被富集、分离和提纯。
1. 冰铜：铜先被集中起来
严格来说，冰铜的规范名称是铜锍，也就是熔炼后形成的以铜、铁硫化物为主的熔体，是铜在前期被富集后的中间产物。很多人会问，既然规范名称是铜锍，为什么大家又常叫“冰铜”？比较通俗的解释是，铜锍冷却后断面往往发白，并带有类似冰裂纹的形貌，看起来有点像“冰”，所以行业里习惯叫“冰铜”。冰铜是习惯叫法，铜锍是更规范的叫法，本质上说的是同一种东西。造锍熔炼这一步最重要的任务，不是直接炼出纯铜，而是先让铜尽量进入铜锍（冰铜），同时让铁、脉石和部分杂质更多进入炉渣。因此，冰铜最重要的意义，就是先把分散在原料中的铜集中起来，为后续吹炼创造条件。
2. 粗铜：铜进一步被释放出来
铜锍中仍然含有较多铁和硫，吹炼的过程，就是继续氧化、继续分离，使这些非铜成分一步步减少，铜含量进一步升高。那么铜锍吹炼解决的，就是“让铜从冰铜中进一步释放出来”。但粗铜仍然不是最终产品，因为其中仍然含有较多杂质，还需要继续精炼。有时在现场语境里，粗铜还会和“泡铜”这个说法联系在一起。原因是吹炼后铜液中的二氧化硫来不及完全逸出，冷却后容易形成多孔形貌。
3. 阳极铜：为电解精炼做准备
这一步会进一步去除部分杂质，同时调整铜液成分和含氧状态，使其达到浇铸要求。也就是说，它最重要的意义，不只是纯度进一步提高，而是它已经成为电解精炼的直接原料。火法精炼后的板状铜，也是连接火法精炼和电解精炼之间的关键中间产品。
4. 阴极铜：整条流程的终点产品

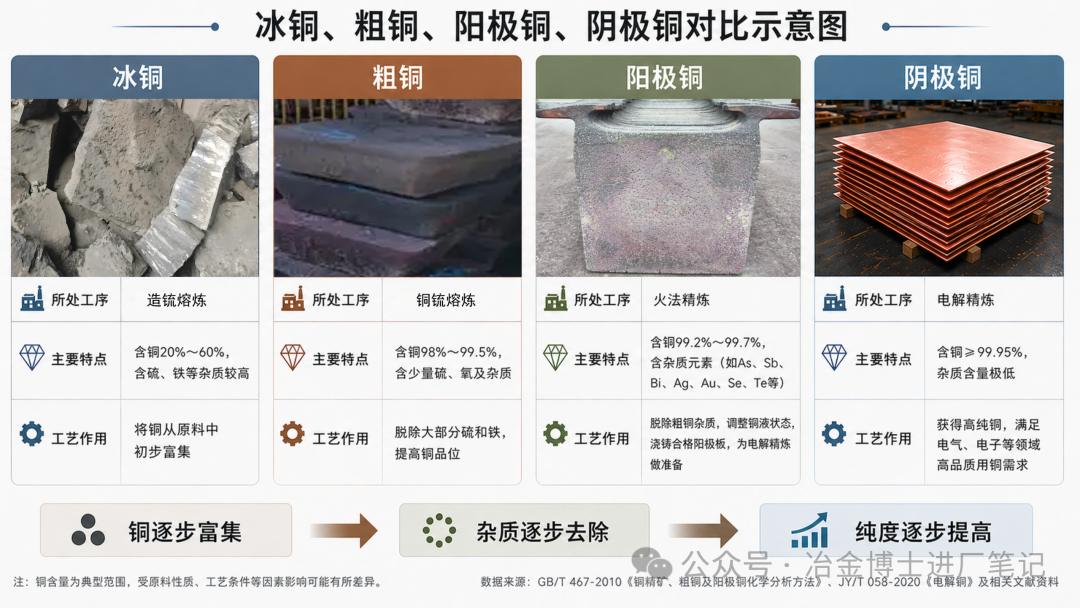

在电解过程中，阳极铜不断溶解，纯铜则在阴极上定向析出，最终得到高纯度的阴极铜。与前面的冰铜、粗铜和阳极铜相比，阴极铜最明显的特点就是：如果把前面的内容再压缩一下，其实这四种“铜”就是铜在不同工序中的四种阶段性状态。下面这张图可以更直观地对照理解。
冰铜先富集，粗铜再释放，阳极铜为电解做准备，阴极铜才是最终产品。
最后总结
从冰铜到阴极铜，本质上就是铜一步步被富集、分离和提纯的过程。造锍熔炼先形成冰铜（铜锍），铜锍吹炼再形成粗铜，之后经过火法精炼得到阳极铜，最后通过电解精炼获得阴极铜。把这条线顺下来，再去看铜火法冶炼的其他环节，很多问题就不会再混了。
